A. MONTAGGIO

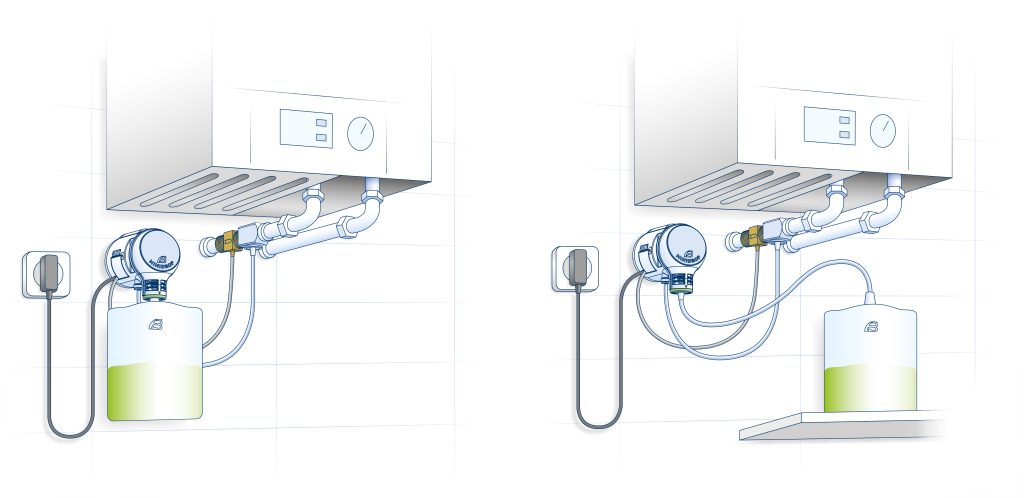

VERSIONE INSTALLAZIONE DEL CORPO POMPA MINIDROP CON SUPPORTO FISSAGGIO A MURO
Questa tipologia di fissaggio è adatta per la gestione della sacca agganciata direttamente al corpo pompa o in versione remota

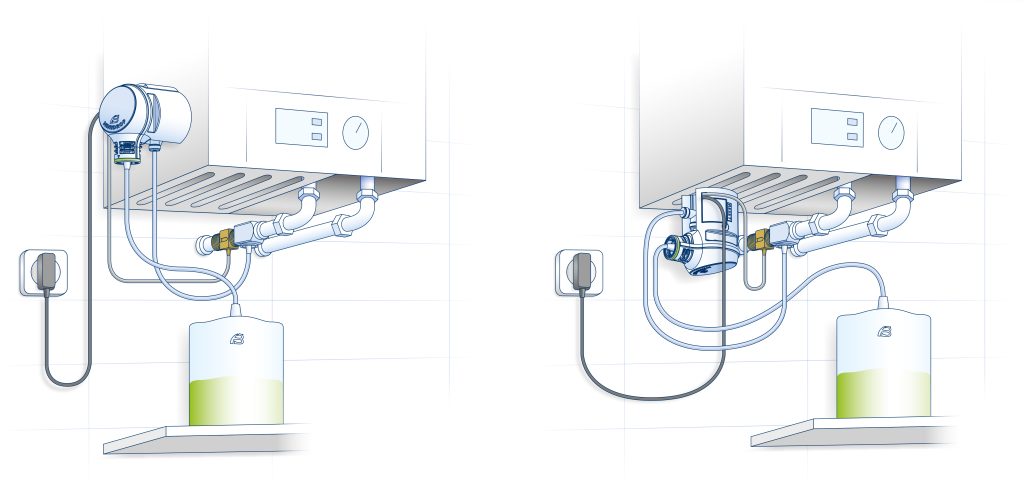

VERSIONE INSTALLAZIONE DEL CORPO POMPA MINIDROP TRAMITE MAGNETI
Questa tipologia di fissaggio è adatta per la gestione della sacca solo in versione remota
1. Solo per versione FISSAGGIO A MURO

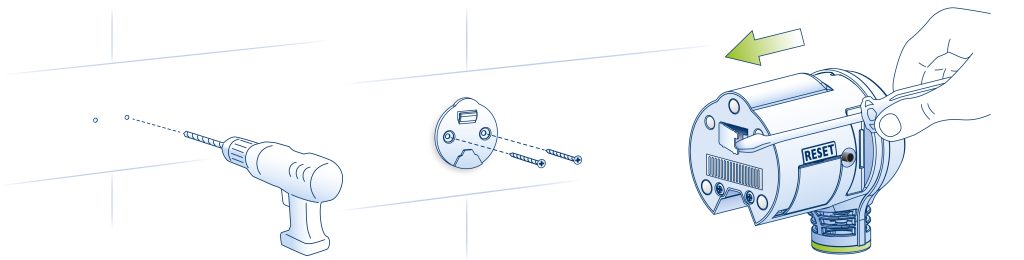

Fissare il supporto a muro e togliere la copertura di protezione dal posteriore corpo pompa per il successivo aggancio

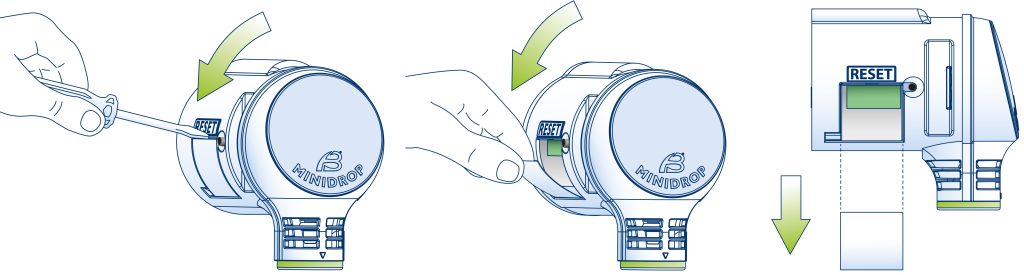

2. Rimuovere il coperchio “parti elettriche”

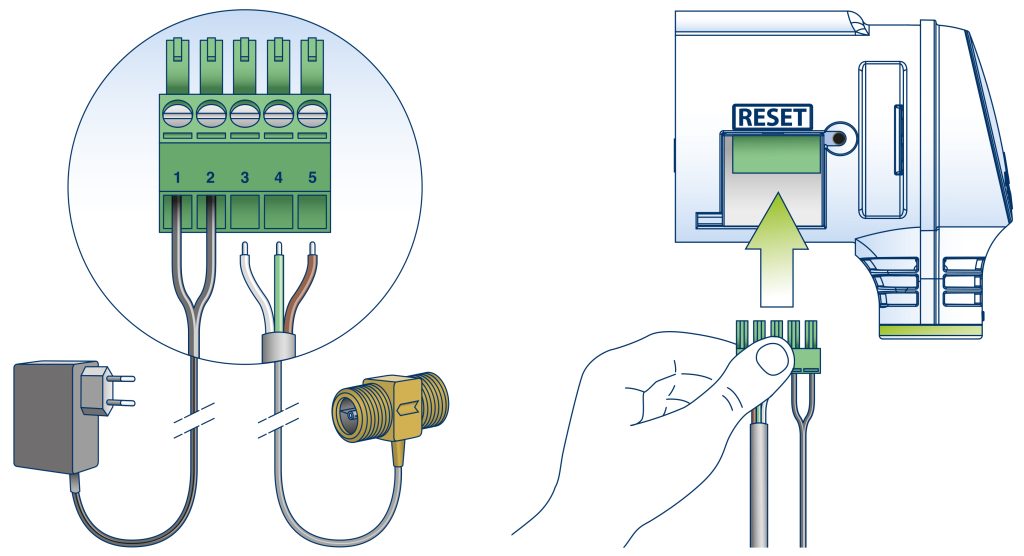

3. Procedere con il collegamento dei fili del contatore nella morsettiera dell’alimentatore;
ATTENZIONE: Rispettare le colorazioni/numerazioni: bianco (3), verde (4), marrone (5)
la turbina indicata nello schema dovrebbe essere già stata installata nella tubazione
RICORDIAMO: lunghezza cavo alimentatore 1,5 m – lunghezza cavo contatore 1 m
Inserire il connettore nella sede corpo pompa

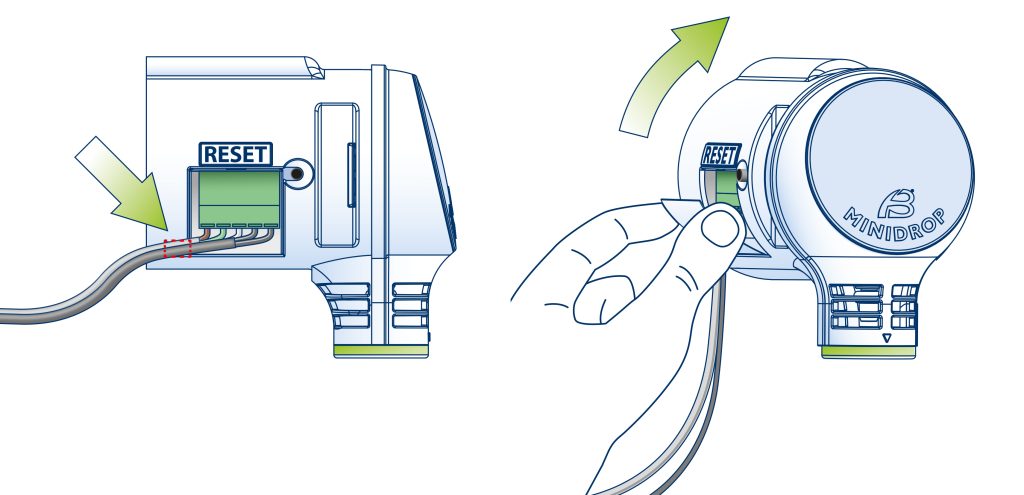

4. Inserire i due cavi nell’apposita sede e chiudere con il coperchio la zona “parti elettriche “

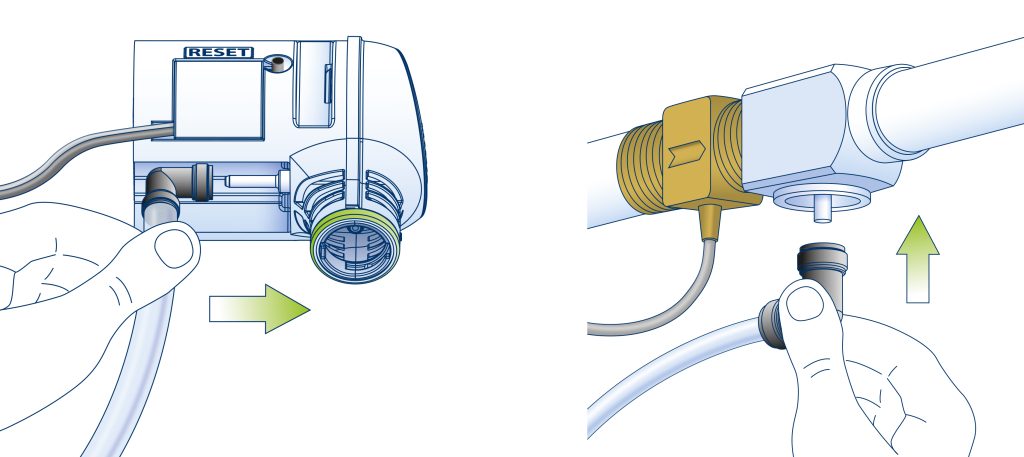

5. Collegare il tubetto di iniezione dotato dei due raccordi innesto rapido 90° nella parte inferiore posteriore della pompa e nel punto iniezione installato nelle tubazione dopo il contatore
RICORDIAMO: lunghezza tubetto iniezione 1 m
La pompa è collegata con l’alimentazione del contatore e il tubetto di iniezione; si deve procedere con la programmazione rispetto la ricarica di ACQUASIL 2/15® scelta (gr. 250 o Kg. 1)
Consulta PROGRAMMAZIONE per procedere
